Egyetlen csúszó függőleges fröccsöntő gép

Bevezetés:

Az egycsúszású függőleges fröccsöntő gép egy speciális függőleges fröccsöntő gép. Alapvető jellemzője az "egy csúszdás" formabeépítési rendszer. A felső forma rögzítve van, az alsó forma pedig kicsúszik. A forma nyitása és zárása, valamint a termék eltávolítása a szán mozgatásával történik. Az egycsúszású függőleges fröccsöntő gép alkalmas különféle műanyagok öntésére, különösen a precíziós fröccsöntésre és a betétformázásra.

TOVÁBBI MEGTEKINTÉSE

Fröccsöntő gép kivágása: függőleges vs vízszintes szerkezeti útmutató 2026-Aug-07
Szeleteljen le egy fröccsöntő gépet középen, és a kivágott nézet pontosan megmutatja, hogyan válnak a polimer pelletekből kész alkatrészek: hol olvad meg a csavar és fecskendezi be az anyagot, hogyan tartják zárva a formát a tonna alatt, és hogyan kilökődik az alkatrész lehűlés után. A mérnökök, a beszerzési csap...
Fröccsöntő gép energiafogyasztása: valós adatok és költségcsökkentés 2026-Jul-31
Csökkentő fröccsöntő gép energiafogyasztás nem találgatás, hanem pontos számítás és gépválasztás kérdése. Az iparági adatok megerősítik, hogy az energiaköltségek legfeljebb az összes termelési költség 30%-a tipikus fröccsöntő létesítményben. Egy szabvány hidraulikus fröcc...
Hidraulikus vs elektromos fröccsöntő gép: Adatvezérelt döntési útmutató 2026-Jul-24
Ha most egyértelmű válaszra van szüksége: an elektromos fröccsöntő gép jellemzően 40-70%-kal csökkenti az energiafogyasztást, ±0,01 mm-re javítja az ismételhetőséget, és 15-25%-kal gyorsabban fut, mint egy hasonló hidraulikus gép, de előre 30-50%-kal többe kerül. A hidrauliku...

Áramvonalas és hatékony szerkezet	A rögzített csúszóforma kialakítás leegyszerűsíti a mechanikai szerkezetet, miközben biztosítja a működési stabilitást, csökkenti a meghibásodási arányt és a karbantartási költségeket.
Kiváló helykihasználás	A kompakt test jelentősen csökkenti a helyigényt, így különösen alkalmas szűkös termelési környezetekhez, például kis műhelyekhez vagy nagy sűrűségű gyártósorok elrendezéséhez.
Több forgatókönyvhöz is igazítható	A nyitott függőleges szerkezet sokféle lapka-öntési igényt támogat (például fémbetétek, elektronikai alkatrészek stb.), és a gyártási feladatok bonyolult módosítások nélkül gyorsan válthatók.
Kényelmes ember-gép együttműködés	Az intuitív kezelőfelület és a csúszda típusú kialakítás megkönnyíti a kézi be- és kirakodást. Kompatibilis a robotkaros automatizálási integrációval is, és könnyen frissíthető félautomata/teljesen automatikus gyártócellákká, kiegyensúlyozva a hatékonyságot és a rugalmasságot.
Termelési hatékonyság	A befecskendezési/hűtési folyamatok párhuzamosan működnek, ami gyors gyártási ütemet eredményez
Automatizálási integráció	Szabványosított robotkaros interfész az automatizálási átalakítás megkönnyítése érdekében
Kiváló költséghatékonyság	Az egyszerűsített struktúra alapján megőrizve az automatizált bővítési lehetőségeket, figyelembe veszi a kis- és közepes méretű tételes gyártás gazdasági megvalósíthatóságát és a jövőbeni kapacitásbővítés lehetőségét, jelentős beruházási megtérülés mellett.

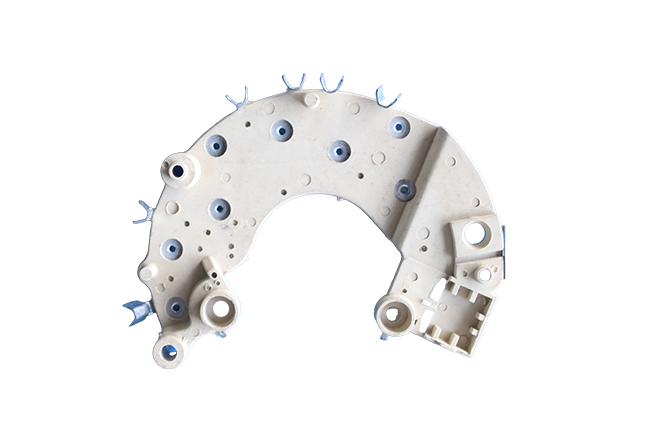

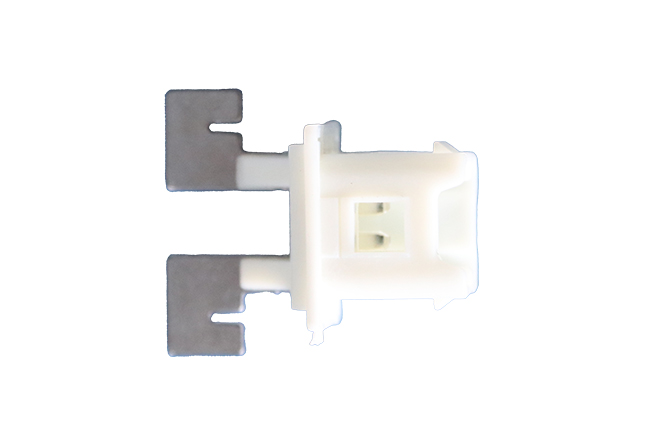

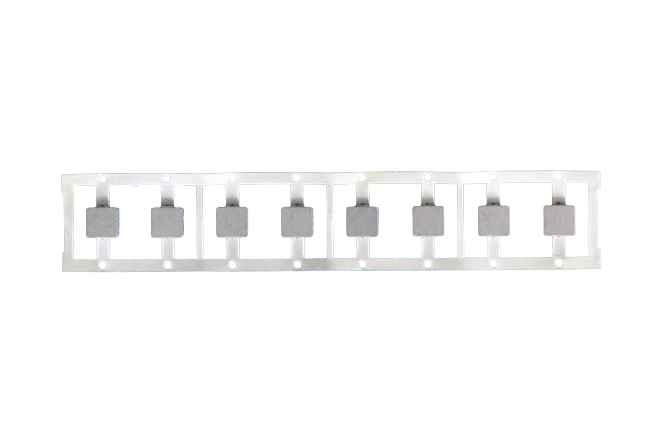

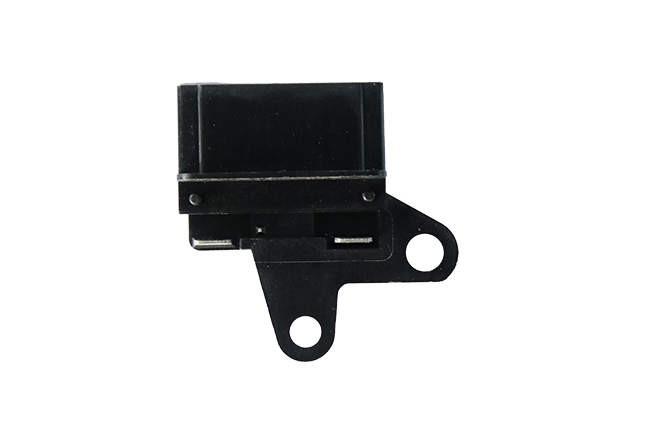

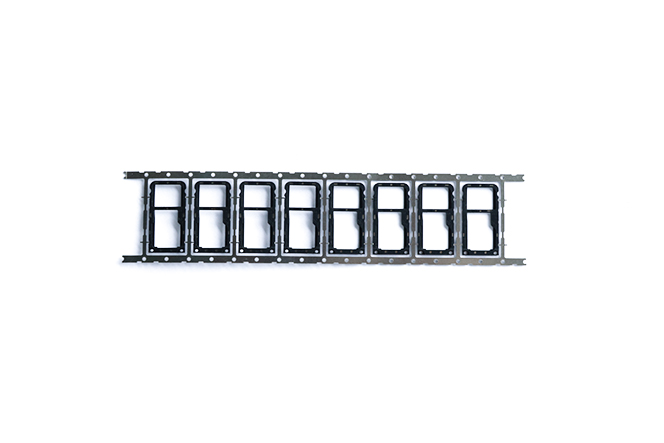

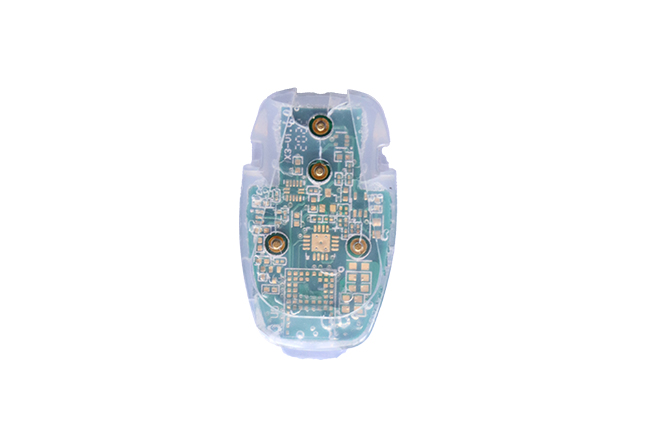

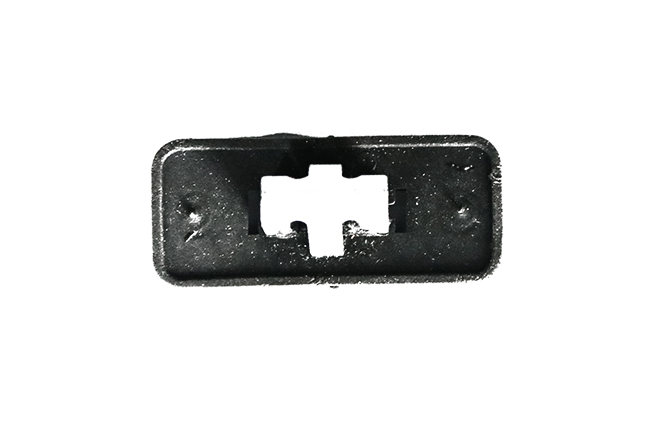

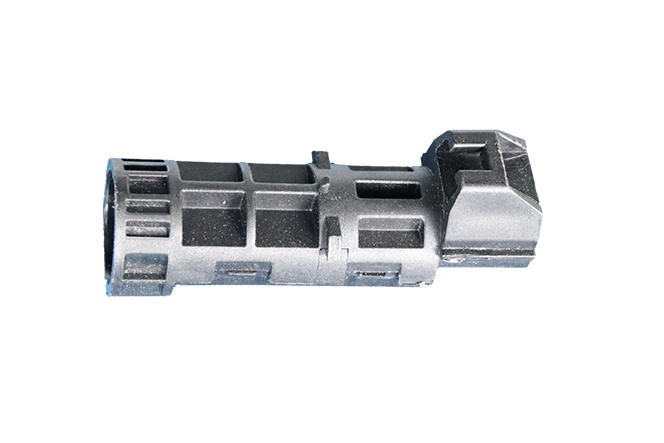

Fő alkalmazási területek	Tipikus alkalmazási forgatókönyvek
Elektronikai és elektromos ipar	Precíziós csatlakozók (például USB interfészek, terminálok, csatlakozók) Miniatűr elektronikus alkatrészek (érzékelőházak, relé alkatrészek, kapcsolóegységek), kábelszerelvények (fröccsöntés)
Autóalkatrészek	Kis funkcionális alkatrészek (fényvezető csíkok, kulcsmodulok, belső kárpitbetétek) Elektromos alkatrészek (biztosítékdobozok, kábelköteg-csatlakozók, elektronikus vezérlőegység (ECU) házak)
Orvosi és fogyóeszközök	Orvosi eszközök (fecskendődugattyúk, sebészeti szerszámok fogantyúi, tesztkártya-házak) Laboratóriumi kellékek (centrifuga tubusok, pipettahegyek stb.)
Napi szükségletek és hardver	Fémbetétes termékek (cipzárak, gombok, szerszámfogantyúk) Több anyagú kompozit alkatrészek (fogkefe sörtealap, kozmetikai csomagolóburkolat)
Ipari alkatrészek	Fogaskerekek és erőátviteli alkatrészek (műanyag fogaskerekek, amelyekbe fém tengelyek vannak beágyazva) Tömítések és szigetelő alkatrészek (O-gyűrűk beágyazva, szigetelő tömítések)

Tétel			Egység	LZ-350/LZ-350D/LZ-350-2R				LZ-450/LZ-450D/LZ-450-2R				LZ-600/LZ-600D/LZ-600-2R				LZ-800/LZ-800D/LZ-800-2R					LZ-1000/LZ-1000D/LZ-1000-2R					LZ-1200/LZ-1200D/LZ-1200-2R					LZ-1600/LZ-1600D/LZ-1600-2R				LZ-2000/LZ-2000D/LZ-2000-2R
Injekciós egység	Csavar átm		mm	25	28		30	25	30		35	30	35		40	35	40			45	40	45			50	45	50		55		50	55		60	55	60	65
	Befecskendezési nyomás		kg/cm2	2150	1715		1495	2150	1740		1280	2645	1945		1485	2170	1660			1313	2200	1738			1408	2200	1800		1492		2150	1777		1493	2203	1851	1252
	Elméleti lövéstérfogat		cm³	49	62		70	60	85		115	99	135		175	144	188			238	200	254			314	286	353		427		392	475		565	594	707	830
	Lövés súlya		g	44	55		62	53	76		101	87	119		155	128	166			210	176	224			277	255	312		377		350	420		500	558	664	780
			oz	1.5	1.9		2.2	1.9	2.7		3.6	3.1	4.2		5.5	4.5	5.9			7.4	6.2	7.9			9.8	8.9	11		13.3		12.2	14.8		17.6	19.7	23.4	27.5
	Az injekció sebessége		cm³/mp	63	80		91	63	91		125	91	125		163	125	163			206	150	190			235	190	235		284		235	284		339	284	339	397
	Csavarlöket		mm	100				120				140				150					160					180					200				240
	Csavar sebessége		fordulat/perc	0-350				0-350				0-350				0-350					0-350					0-350					400				400
	Befecskendezési sebesség		mm/s	130				130				130				130					120					120					120				120
	Hőmérséklet szakasz (zóna)		-	5				5				5				5					5					5					5				5
Befogás egység	Befogás force		tonna	35				45				60				80					100					120					160				200
	Nyitási erő		tonna	3.8				4.3				9.2				14					17					20					20				25
	Fix asztal	Asztal mérete	mm	480*330				530*380				650*490				750*520					820*600					920*760					1060*800				1730*765
		Kötőrúd	mm	350*200				390*240				490*330				550*330					590*380					660*500					760*500				1020*455
	Egyszemélyes tolóasztal méretű		mm	345*350				386*420				485*500				545*500					585*550					620*750					750*750				1000*730
	Forgóasztal	Asztal mérete	mm	700				800				900				1000					1100					1300					1600				1800
		Max formaméret	mm	400*220				420*270				430*310				500*330					560*350					710*435					750*600				840*650
	Min. forma vastagsága		mm	140				160				200				250					250					300					350				400
	Nyitó löket		mm	180				200				200/250				250					250					300					350				400
	Nyitás nappal		mm	320				360				400 (fix)/450 (forgó)				500					500					600					700				800
Elektromos	Kidobó erő		tonna	1.5				1.5				1.5				3					3					5					6				6
	Kidobó löket		mm	37 (Rögzített)		100 (csúsztatható, forgó)		37 (Rögzített)		100 (csúsztatható, forgó)		37		100		50			100		50			100		50		100			50		100		100
	Max. Nyomás		kg/cm2	140				140				140				140					140					140					140				170
	Olajtartály térfogata		liter	100 (rögzített asztal) / 140 (csúsztatható) / 160 (forgó)				120(rögzített asztal)/160((csúsztatható, forgó)				165 (rögzített asztal) / 260 (csúsztatható) / 290 (forgó)				200 (fix asztal)/280 (csúsztatható, forgó)					310 (fix asztal)/330 (csúsztatható, forgó)					350 (fix asztal)/380 (csúsztatható, forgó)					480 (rögzített asztal)/560 (csúsztatható. forgó)				510 (rögzített asztal, csúszó, forgó)
	Hűtővíz mennyisége		liter/hr	50				50				60				80					80					80					80				80
	Rendszer motor		kw	5.5				5.5				7.5				18.5					22					30					37				47
	Fűtő		kw	4.5				5.8				6.6				8.8					11					13					16				17
	Teljes teljesítmény		kw	10				11.3				14.1				27.3					33					43					53				64
Egyéb	A gép súlya		tonna	1.2	1.4		1.6	1.5	1.8		3.2	2.7	2.9		3.9	2.8		3		4.7	3.7		4		7.5	5.7	6.5			8.5	7.9	8.5		11	11	12	21
	A gép mérete (HSzH)		m	1,760,952,18	1,870,952,27		2,151,42,3	1,91,12,5	2,11,12,6		2,31,42,6	2,21,22,8	2,41,252,85		2,71,752,6	2,11,23,1		2,41,23,2		2,81,72,9	2,31,43,0		2,51,43,1		2,741,72,9	2,61,63,5	3,01,63,6			3,12,33,3	2,91,83,8	3,31,83,9		3,42,43,3	3,1Sz2,0H4,7	3,2Sz2,2H4,9	433,4
